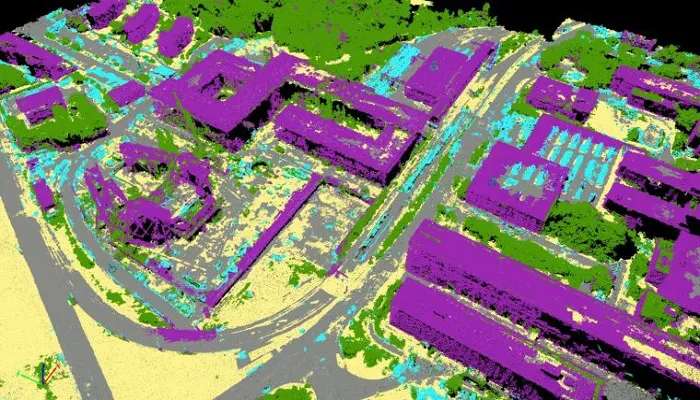

= * = /= /= * = /= /*= /*/= /• )( )() ()( =• • هموار

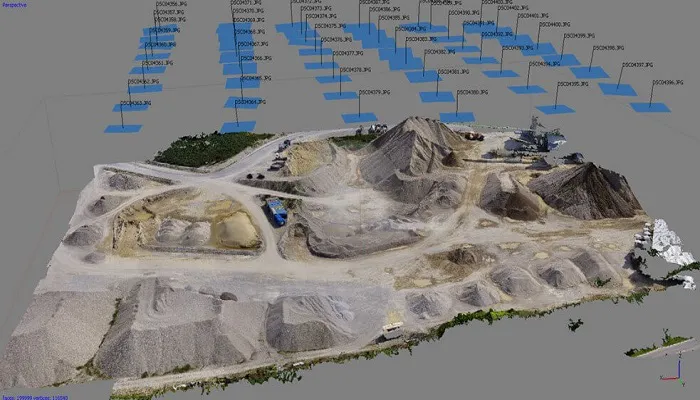

• مثال: با دوربینی با فاصله کانونی 210 میلی متر و ارتفاع پروازاز سطح متوسط منطقه 4200 متر عکسبرداری صورت گرفته است. مقیاس عکس را محاسبه کنید.
• مثال: با دوربینی با فاصله کانونی 150میلی متر و ارتفاع پرواز
از سطح مبنای منطقه 7000متر عکسبرداری صورت گرفته جزوه بیوانفورماتیک. اگر ارتفاع منطقه از سطح مبنا 4000 متر باشد مقیاسعکس را محاسبه کنید.
مقياس عکس قائم در مناطق ناهموار و کوهستانی
• در مناطق ناهموار و کوهستانی که اختلاف ارتفاع زیادی در منطقه
وجود دارد، مقیاس در تمام سطح منطقه یکسان نخواهد بود به
گونه ای که نقاطی که دارای ارتفاع جزوه فتوگرامتری هستند به دوربین نزدیکتر بوده • ? • : • • () )(
:
• • : • : • • :
• (( ((
• :
• ?? = (?? − ??)+(?? − ??)• :
()
()
• ?? = (− )+(− )= سيستماتيك
خطاهای سيستماتيك) اعوجاج( در عکس های هوایی
1( کشش تصویر در اثر سرعت هواپيما
2( عدم انطباق نقطه اصلی )pp) بر مرکز مختصات عکسی
3( خطای تغير ابعاد فيلم
4(خطای شکست اتمسفری یا انکسار
5(خطای اعوجاج عدسی
6( خطای کرویت زمين
• به دلایل مختلف ممکن است در لحظه جزوه فتوگرامتری در تصویر برداشت شده کشيدگی ایجاد شود.
• عواملی مانند حرکت هواپيما، دوران و لرزش در لحظه باز شدن دریچه شاتر دوربين ممکن است باعث مات شدگی وجابجایی نقاط تصویر از موقعيت واقعی آنها شود.
روشهای مختلفی برای حذف این خطا وجود دارد از جمله:
1( استفاده از هواپيماهای کم سرعت
2( استفاده از فيلم های تند)این فيلمها دانه بندی درشتی دارند و مدت زمان کمتری را برای نوردهی نياز دارند( 3( استفاده از دستگاه FMC
• خطای ناشی از کشيدگی تصویر از رابطه زیر محاسبه می شود:
•d : ميزان کشيدگی تصویر
• v: سرعت حرکت هواپيما
• t: مدت زمان باز بودن شاتر
• f: فاصله کانونی
• hm: ارتفاع متوسط منطقه
• H: ارتفاع پرواز نسبت به سطح مبنا
• در یك عکسبرداری ارتفاع پرواز هواپيما از سطح مبنا 5500 متر و ارتفاع
متوسط یك منطقه از سطح مبنا 500 متر می باشد. فاصله کانونی دوربين 150
ميليمتر و سرعت حرکت هواپيما 200متر برثانيه می باشد. در صورتيکه مدت زمان باز بودن شاتر در لحظه عکسبرداری 4 ثانيه باشد ميزان خطای ناشی از کشيدگی تصویر را در این عکس محاسبه کنيد؟
اگرنقطه اصلی (p) بر محل برخورد خطوط گذرنده از علائم کناری (‘(p منطبق نشود اختلاف در مختصات عکسی هرنقطه ایجاد می شود
• (xa ,ya) مختصات تصحيح شده
• (x’a , y’a ) مختصات اندازه گيری شده نقطه a
• (xp ,yp) موقعيت نقطه p در سيستم مختصات عکسی به مبدا .(‘(p
• در یك عکس هوایی مختصات عکسی نقطه (4,3a( ميلی متر و
مختصات نقطه اصلی در سيستم مختصات عکسی (1,2p( می باشد.
مختصات تصحيح شده نقطه a را محاسبه کنيد.
3( خطای تغير ابعاد فيلم
• اغلب فیلم های عکاسی که در کارهای فتوگرامتری به کار میروند از نظر تغییر بعد دارای کیفیت عالی هستند.
• با این وجود، در اثنای ظهور و ثبوت و بایگانی ممکن است به مقدار بسیار اندکی اندازه آنها تغییر کند.
• تغییر ابعاد ناشی از بایگانی کردن فیلم و یا عکس را می توانبا کنترل میزان حرارت و رطوبت محیط به حداقل رساند.
3( خطای تغير ابعاد فيلم
3( خطای تغير ابعاد فيلم
3( خطای تغير ابعاد فيلم
خطاي انكسار اتمسفر
خطاي انكسار اتمسفر
• در یک عکس هوایی مختصات نقطه (6,4a( میلیمترمی باشد. درصورتیکه فاصله کانونی دوربین 150 میلیمتر و فاصله شعاعی نقطهa تا نقطه نادیر 5 میلیمتر باشد و ضریب k برابر 1/0 باشد خطای انکسار را در این عکس محاسبه کنید.
خطاي كرويت زمين
خطاي كرويت زمين
اعوجاج عدسي
خطاهاي هندسي در عكس هوايي
• جابجايي ناشي از اختلاف ارتفاع پديده ها
• اثر مربوط به تيلت
جابجايي ناشي از اختلاف ارتفاع پديده ها
عوامل موثر بر جابجايي ارتفاعي
اثر مربوط به تيلت
برجسته بيني در عكسهاي هوايي
برجسته بينيبرجسته بينی مصنوعی
• در تمام روشهای برجسته بينی مصنوعی به طورمصنوعی زوایای پارالاکتيك متفاوت برای تصاویرایجاد می شود
سيستم هولوگرافی
• در این نوع بازسازی مدلهای برجسته، از اشعه ليزر استفاده می گردد و مشاهده تصویر سه بعدی نيز به سادگی انجام می شود.
سيستم تری ویژن
• جدایی تصویر بصورت مکانيکی و استفاده از کاغذهایمخصوص که روی آنها را سطح نازک و موجداری پوشانيده، انجام ميگردد.
• این تصاویر ً • • • ً • ( (ً ( ( ()
)(
• • )( ( • – = -’= -(-)= ( :
– – ( ()، :
: : : : ( :
: ( )) :
‘: : :
