• • /• ساده انواع زهكشها
انواع ديگر زهكشها در پنجه سد
دو نمونه از زهكشهاي لايه اي در بدنه سد
شرايط صافي هاي و طراحي فيلتر

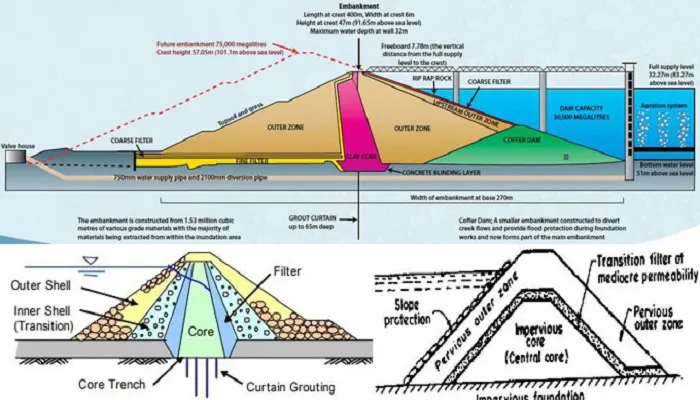

بعنوان مثال مقطع سد خاكي شكل زير را در نظر بگيريد :
اگر در پنجه سد ، بين خاك بدنه اصلي سد و جزوه سد های خاکی هاي زهكش ، لايه فيلتر منظورنگردد ، ذرات ريز قسمت اصلي به سمت سنگريزه ها شسته شده و آن را مسدود مي نمايند و در نتيجه سيستم زهكش سد از كار مي افتد يا آنكه به تدريج مصالح سازنده بدنه بهبيرون شسته شده و حفره اولية ايجاد خرابي تشكيل مي گردد
استفاده از فيلتر درپنجه سد خاكي
براي انتخاب صحيح مصالح فيلتر بايد دو معيار زير بر آورده شود:
تعيين منحني دانه بندي مصالح فيلتر
• در شكل فرض كنيد منحنيα ، منحني دانه بندي خاك مورد حفاظتباشد اگر براي اين منحني ، 5D85S و5D15S تعيين شوند ، دو حدبالا و پايينD15F به دست مي آيند
• از اين دو نقطه ، دو منحني تقريباً به موازات منحني دانه بنديخاك مورد محافظت عبور داده مي شود
• حد فاصل بين اين دو منحني ، محدودة قابل قبول براي منحني دانهبندي فيلتر مي باشد
• با همين اصول مي توان منحني دانه بندي سنگريزه هاي پنجه سنگي راطوري تعيين نمود كه از فرسايش مصالح فيلتر به داخل آن جلوگيريشود.
معيارهايي ديگر براي طراحي فيلتر
• 1 ـ ب ر ا ي ا ج ت ن ا ب ا ز فرسايش ذ ر ا ت خ ا ك م و ر د محافظت ب ه
(D F) 15(Fاگر ضريب يكنواختي ( ( D85(S ) خاك مورد محافظت كمتر از 5/1 باشد نسبت (S))1585
ميتواند تا 6 افزايش يابد و اگر Cu خاك مورد محافظت بزرگتر از 4 باشد ، نسبت
(F)15 مي تواند تا 40 افزايش يابد
D85(S)
معيارهايي ديگر براي طراحي فيلتر
• 2 ـ براي جلوگيري از توليد نيروهاي نشت بزرگ در فيلتر بايد داشته
باشيم: (D15(F
〉 4
D15(S)
• 3 ـ مصالح فيلتر نبايد دانه هايي با قطر بزرگتر از 76 ميلي متر داشتهباشند( اين دستورالعمل به منظور جلوگيري از جدا شدگي دانه ها درفيلتر مي باشد. )
• 4 ـ به منظور جلوگيري از فرسايش داخلي ذرات ريز فيلتر و تأميننفوذپذيري كافي ، نبايد ميزان ريز دانه هاي ريزتر از الك نمره 200 درفيلتر بزرگتر از 5 در صد باشد
معيارهايي ديگر براي طراحي فيلتر
تانيكا چالام ، و ساكتيوادويل ، برپايه جمع بندي و تحليل گزارشهاي مربوط به
فيلترها،روابط زير را براي طراحي فيلتر محافظ خاكهاي دانه اي پيشنهاد نمودند :
D 60 ( )S D10 ( )F
= 0 .4 − 2 .0
D10 ( )S D10 ( )S D 60 ( )F D10 ( )F
= 0 .941 − 5 .65
D10 ( )F D10 ( )S
تعيين ضخامت زهكش
HF A
q =kF.i.A= KF LF
در عرض واحد خاكريز : 1×A=HF
جدول اندازه قطعه سنگها و ضخامت لايه سنگچين
ضخامت لايه حداكثر اندازه وزن قطعات اندازه قطعه سنگ متوسط حداكثر ارتفاع موج
2/44-3/05 61 1814 91
رابطه هايي براي تعيين اندازه و وزن قطعه سنگهاي مورد نياز در سنگچين پيشنهاد
شده است . يكي از اين رابطه ها ، رابطه زير است : 3W50 = γr HDN
Kr (GS −1) cotα در اين رابطه ، 50 Wوزن قطعه سنگ متوسط ( يعني قطعه سنگ به اندازه 50D ) وزن واحد سنگ ، HD ارتفاع موج طرح ، N عدد توان است كه از 2 تا 3 مي تواند متغير باشد؛ Kr ضريب سنگ چيني است كه عددي متغير است ،GS وزن مخصوص قطعه سنگها ، و /==// = ، () () :
ً :
= + − (<)
= (>)
= ( ) = = ( )
( ) ⎡ ⎛⎞ −⎤ ≤ ⎢+⎜ − ⎠⎟+ ⎥⎦
′.⎣ ⎝
′ ⎡ ⎛′⎞ −′ ⎤
≤ ′ ⎢⎣′+′.⎝⎜ − ⎠⎟+ ′.′⎥⎦
= ′.′ = ′
= = = = ( ′) = = ′′, ′ ,ً :
